PST 旁孔透射波法是一種專用于探測既有建筑物下的樁長的方法。

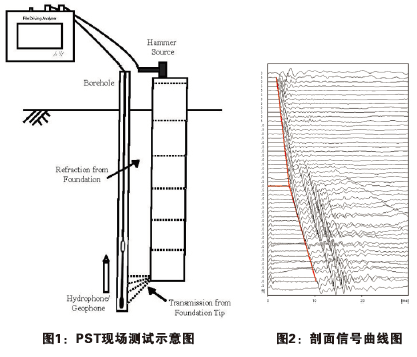

測試時，用力錘在與樁頭相連的結構構件（如承臺、立柱等上部構件）上進行敲擊，激發的應力波傳至樁頂并沿樁身向下傳播，同時折射到樁周土中。在樁側鉆孔中的水聽器實時接收透射波，PIT主機記錄透射波的波速等信號特征，通過專業軟件分析來判定樁基礎的長度。

應用領域

? 打入樁的樁長，特別是無接頭的單節樁

? 既有建筑物下的樁長

? 適用于混凝土樁、木樁與鋼管樁

PST測試流程

1、首先需要在測試樁附近鉆孔，鉆孔位置通常距測試樁1-5英尺（0.3-1.5米）左右，鉆孔垂直，孔深比預估樁長深16英尺（5米）左右，PVC管護壁，管中注水，底部密封。

2、然后將水聽器探頭下放到指定位置，用力錘激振與樁頭相連的結構構件，錘擊產生的應力波會傳遞到樁頂并沿樁身向下傳播，同時也會透射到樁周土中?？變?nèi)水聽器探頭實時接收透射波信號并發送到PIT主機中進行記錄與保存。

3、將水聽器探頭下放到下一個預設深度，重復以上步驟。

4、測試完成后，將所有測點的數據導出并繪制時距VS深度的剖面信號圖，從而確定樁長。
