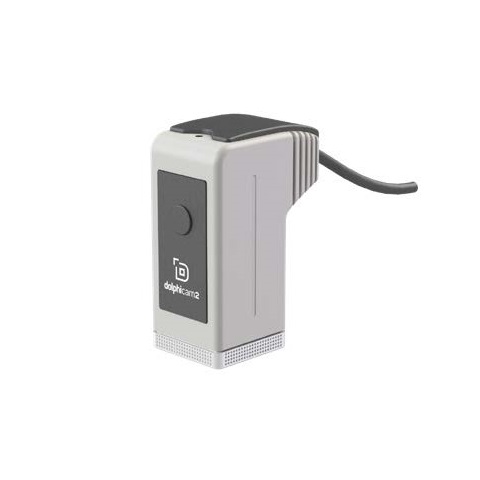

dolphicam2是一款便攜式的超聲相控成像儀,能夠?qū)?fù)合材料、金屬和非金屬等多種材料進行高分辨率成像和精確測量。
憑借簡單直觀、靈敏友好的用戶系統,操作人員可輕松上手,并通過實時生成可測試圖像,快速做出判斷。
1.黑匣子及平板電腦

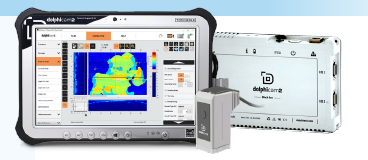

dolphicam2是由一臺10英寸松下Toughpad FZ-G1平板電腦及黑匣子組成,配有兼顧穩定的支架,可以在幾乎任何角度穩固支撐設備,方便使用人員操作。
特點
復合人體工程學
可連接外部PC
音頻蜂鳴器
藍牙
WiFi
相機
平板電腦配備日光可視屏、可觸屏手套及防水智能觸控筆。

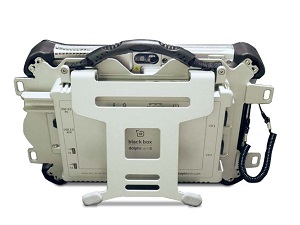

黑匣子與平板電腦由一個堅固的金屬支架鏈接,整個系統輕便緊湊且堅固耐用。

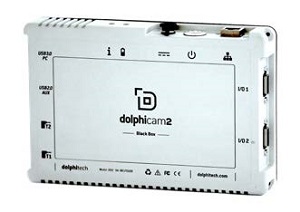

黑匣子是整個系統的核心,驅動TRM同時連接到平板電腦運行和展示軟件。
該設備經過測試,可承受1.3米的落差,IP66防護,電池連續使用時長達6-8小時。
平臺電腦配備英特爾i5處理器、8GB內存和256GB固態硬盤。
2.軟件

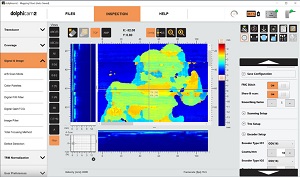

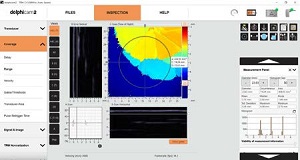

dolphicam2軟件在無損檢測軟件包中是獨一無二的,從頭開始設計,以補充設備的成像能力(包括實時C掃描成像)。所測得的超聲圖像不僅使用傳統的信號幅度顯示,并且能顯示TOF超聲波飛行時間,生成一張實時的、袋深度編碼的彩色圖像。進一步實現3D可視化實時成像圖,使得檢測結果更容易被用戶理解。
2.1 測量
- 深度B掃描
- 深度和幅度C掃描
- 圓形(直徑,周長面積)
- 線性C掃描
- 矩形(寬度,高度,面積)
2.2 視圖
- A掃描
- B掃描(水平/垂直,TFM)
- C掃描(幅度,TOF飛行時間)

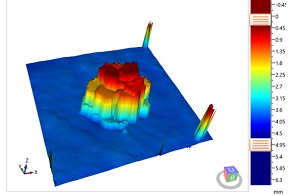

- 3D成像(幅度,TOF飛行時間)
- 圖像縫合視圖
2.3 特點
配備兩軸編碼器接口,可連接掃查器
可使用網格工具或手動方式拼接C掃圖功能
可配置設置文件,方便隨時調用
全矩陣捕獲(FMC)技術應用
全聚焦法(TFM)技術應用
配備模擬TCG功能
配備數字時間校正增益(TCG)功能
可自動生成報告
缺陷檢測評估功能
數據統計直方圖應用
數據傳輸速率 | 根據傳感器設置,最高可達3.2 Gbit/s |
有效數據采集率 | 常規設置,每秒30個完整數據集(128×128 A掃描) |
數據處理 | 低通濾波器,數據采樣,全聚焦法(TFM) |
可視化 | A掃描、B掃描(水平/垂直)、C掃描(深度)3D成像 |
可調設置 | 測量單位、材料深度、閘門、材料聲速、脈沖類型,增益,濾波和平均,時間校正增益,調色板 |
數據統計 | 平均值(+標準偏差)、中值和眾數 |
文件格式 | 開放式、基于HDF5的文件格式 |
時間校正增益(TCG) | 0 to 10 dB/μs |
數字增益 | +50dB |
平均值 | 1 - 16 |
延遲 | 1 - 82 μs |
深度 | 1 - 120 mm @ 6,000 m/s |
聲速 | 100~20000 m/s @ 6,000 (預設列表) |
閘門 | 三個獨立閘門 |
幅度閾值 | 每個閘門的閾值 |
捕獲方法(用于C掃描) | 最大絕對值、最大負值、最大正值 |
A/B掃描模式(RF) | 全部檢測,峰值包絡檢測 |
調色板 | 由藍、青、黃、橘紅、紅色間平滑過渡; 線性灰階;由紅色向橘黃色、黃色到藍色平滑過渡; 由藍色和綠色陰影組成;彩虹色;海洋色; 由綠色和黃色陰影組成;由洋紅和黃色陰影組成; 從紅色開始,然后為黃、綠、青、藍、洋紅,最后是紅色;品紅色的柔和陰影;在黑、紅、橘紅、黃、白間平滑過渡;用戶自定義。 |
圖像過濾器 | 無、高斯、中值 |
